Rozsah prác: výroba oceľového pylónu, žiarové zinkovani

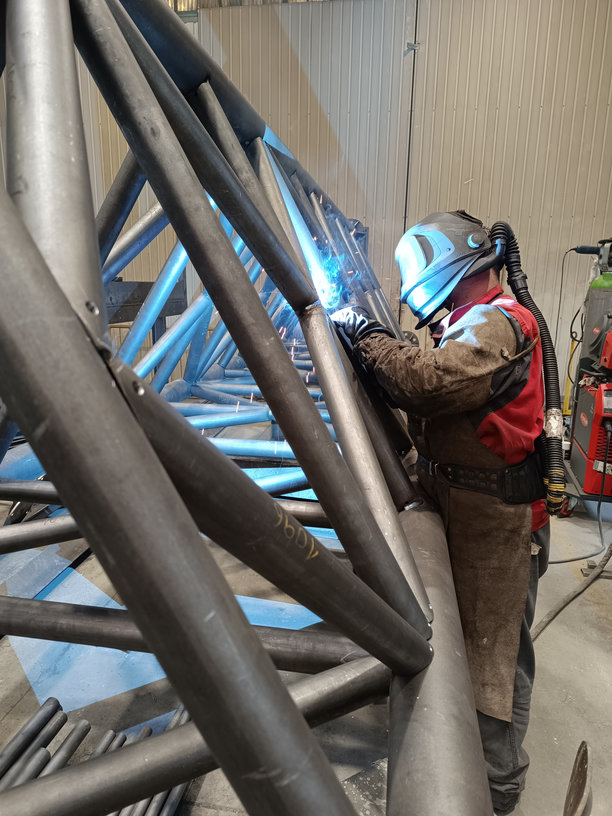

Použité technológie: projekt · 3D frézovanie rúr · zváranie . žiarové zinkovanie
V roku 2024 sme v Trnave realizovali výrobu približne 17 m vysokého priehradového oceľového pylónu pre uchytenie komína. Konštrukcia s hmotnosťou cca 5,7 t bola vyrobená z ocele S235JR v triede zhotovenia EXC2, pričom žiarové zinkovanie bolo zabezpečené v kooperácii.
Galéria realizácie
https://www.jap-sk.eu/referencie/96-ocelovy-pylon-komin-trnava#sigProIdda0facfd2b
O projekte

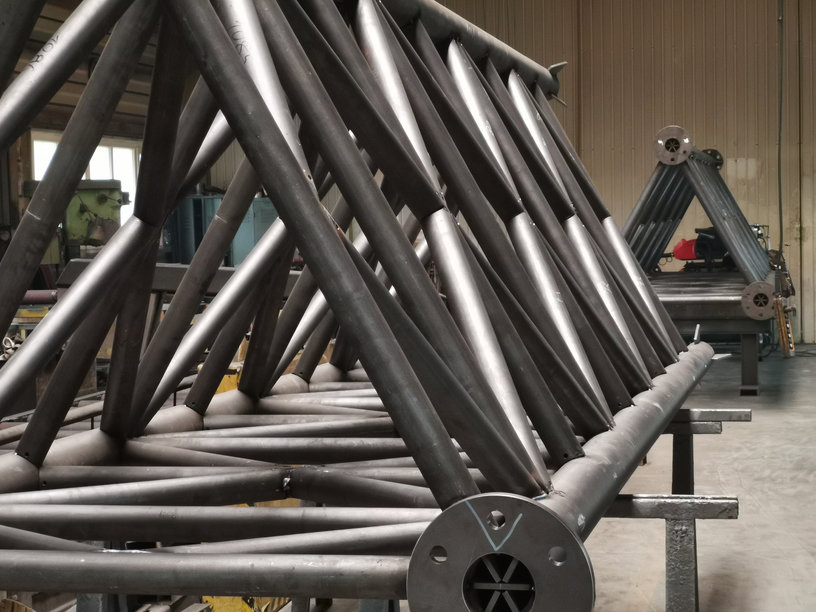

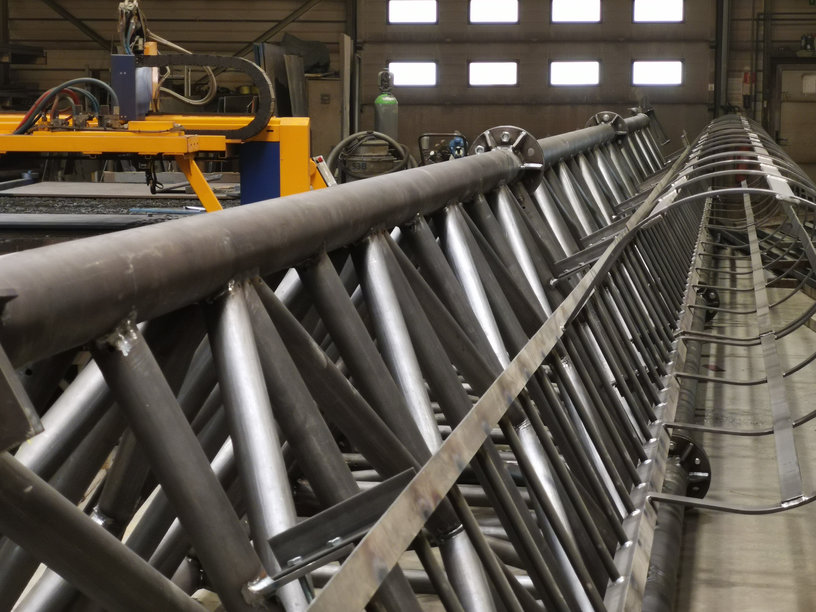

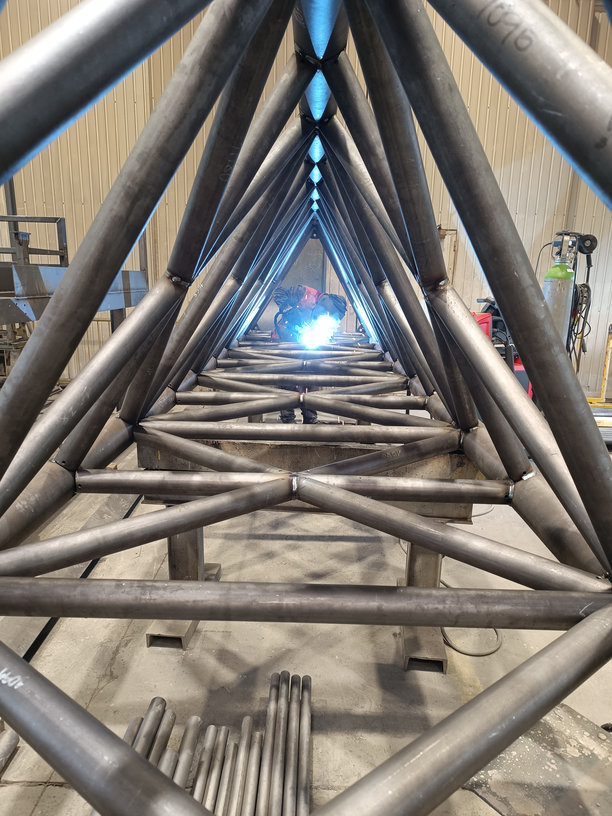

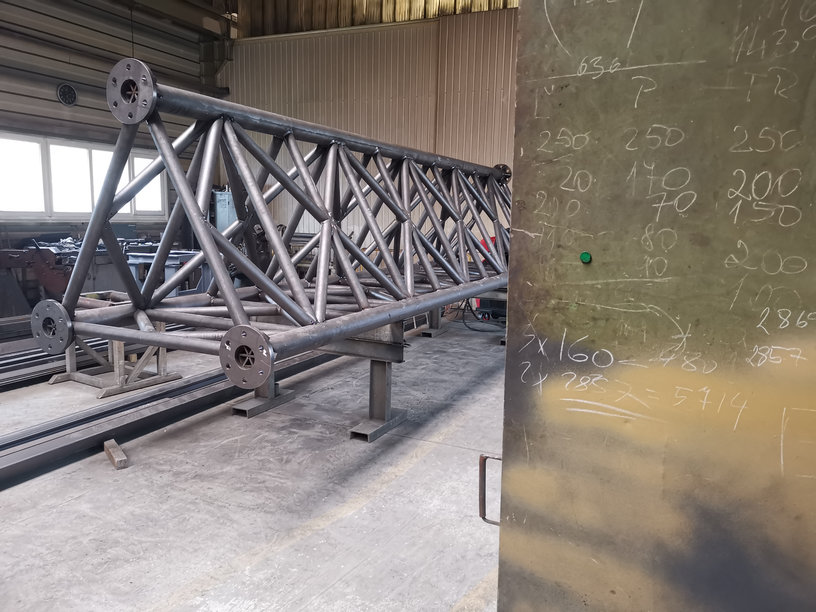

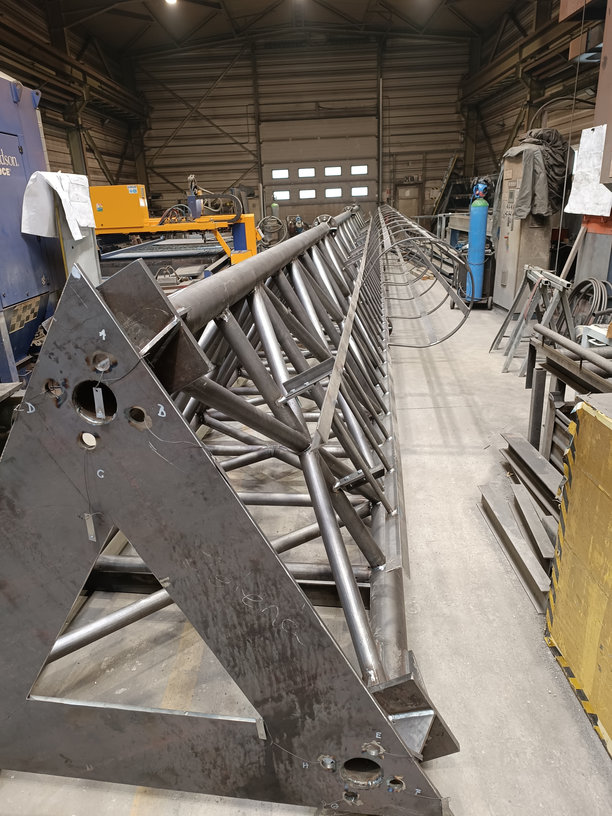

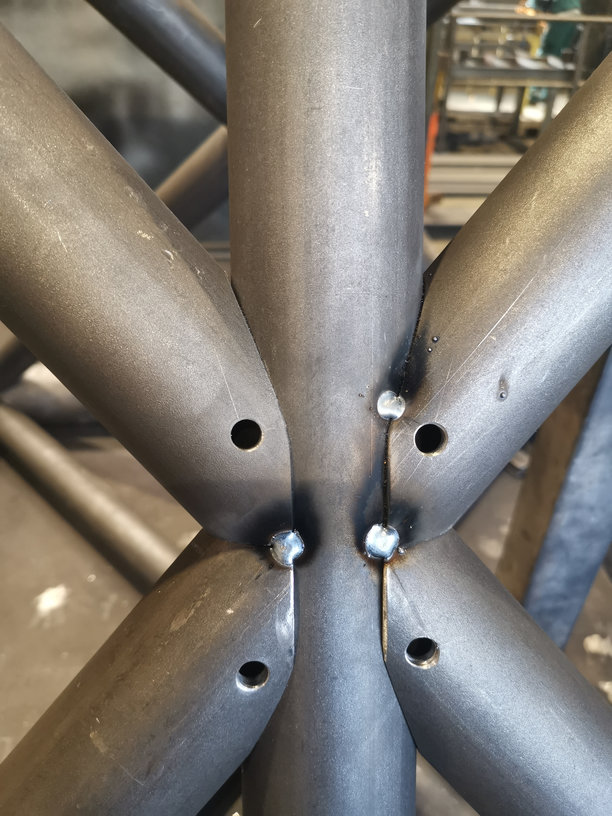

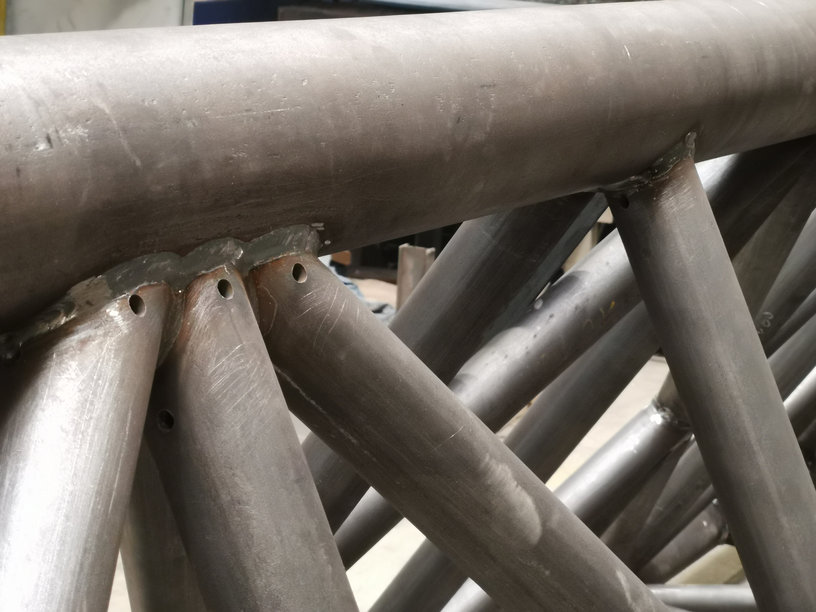

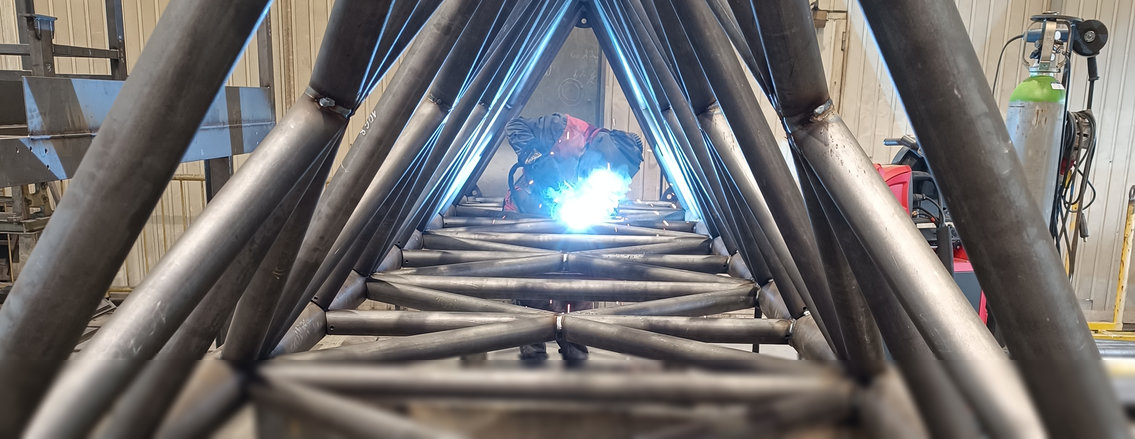

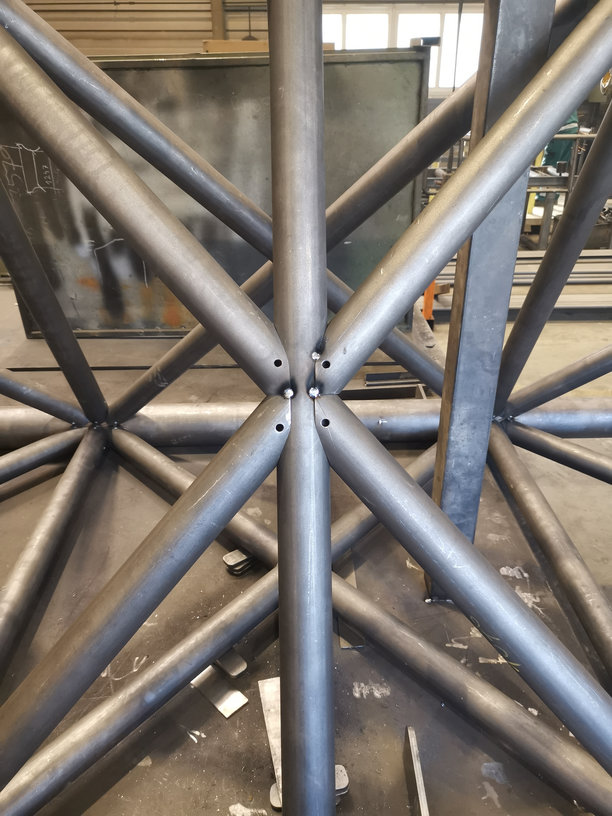

Pylón tvorí priestorová priehradová konštrukcia trojuholníkového prierezu. Konce rúr boli kvôli presnosti frézované na CNC obrábacom centre. To nám zaručilo presnosť pri výrobe a kvalitnú prípravu spojov pre následné zváranie.Hlavné nosné prvky sú z rúr TR133×16 mm, ktoré sú prepojené sústavou diagonálnych prvkov prevažne z rúr TR70×7,1 mm. Pre výrobu bola konštrukcia rozdelená na tri samostatné dielce s dĺžkou približne 5,5 až 6,6 m.
Výsledok
Výsledkom výroby bola približne 17 metrov vysoká nosná oceľová konštrukcia pripravená z troch hlavných sekcií. Proti korózii bola konštrukcia chránená žiarovým zinkovaním; dokumentácia uvádza korózne prostredie C3.
